Koppla tillhörande element
Detta är det steg som flest missar eller missförstår.
Varför behöver element kopplas?
När systemet räknar ut material för t.ex en vägg måste det veta vilka andra element som påverkar mängden (dörrar, fönster). Utan koppling används istället hela väggytan i uträkningen. Detta gör att du får för mycket material i resultatet. Genom att koppla alla fönster och dörrar till väggen, tar systemet hänsyn till dem när det räknar ut mängdningen.
Koppling berättar för systemet:
- "Väggen innehåller detta fönstret"
- "Rummet har en dörr här"
- "Taket har ett takfönster här"
Om kopplingsvyn
Aktivera kopplingsläget genom att trycka på tabben Koppla. I denna vy visas alla potentiella över-element i listan till vänster. I ritytan visas det aktiva över-elementet med blå färg, och under-element visas antingen med streckad orange färg eller solid grön.
Rekommenderat arbetsflöde
- Gå till Koppla tabben.
- Utför Autokoppling.
- Verifiera varje över-element genom manuell granskning.
Autokoppling

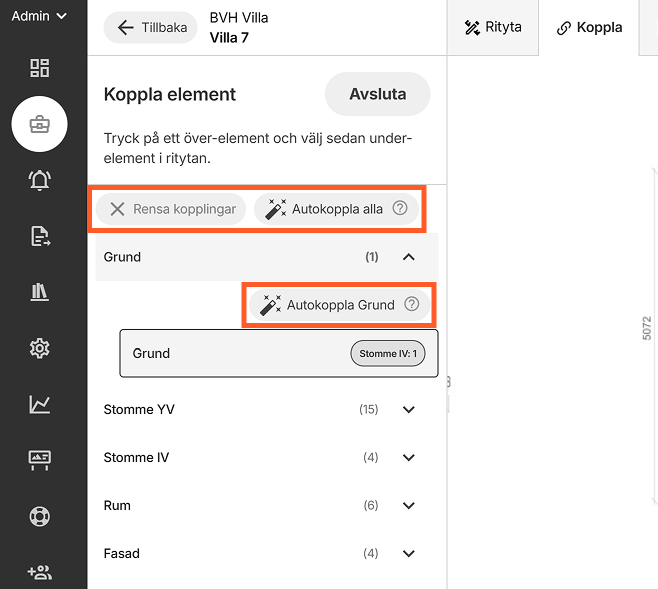

Systemet kör automatiska kopplingar varje gång ett element läggs till eller tas bort. Du kan även utföra en ny automatisk koppling genom Autokoppla-knapparna i vänstervyn. Vid autokoppling ersätts alla befintliga kopplingar, så denna bör endast utföras innan manuella kopplingar.
Steg-för-steg manuell koppling
Innan du börjar koppla element, kontrollera att alla element är utritade korrekt.
- Det första över-elementet blir automatiskt valt, och visas i ritytan med blå färg.
- Klicka på de under-element som ska kopplas till det aktiva över-elementet. Ej valda visas med streckad orange färg, och valda med solid grön. Ett under-element kopplas ofta till flera över-element, exempelvis kan samma dörr tillhöra två olika rum.
- Upprepa för varje över-element genom att använda piltangenterna < > eller Enter
- Klarmarkera kopplingsläget längst nere till höger och Avsluta
Vilka element kan kopplas?
| Elementtyp | Kan kopplas till |
|---|---|
| Vägg YV && IV | Fönster, dörr |
| Rum | Fönster, dörr |
| Fasad | Fönster, dörr |
| Tak | Takfönster |
| Grund | Innerväggar |
Nästa steg
När kopplingen är klar och alla element är klarmarkerade är du redo för export!
